Комплектующие для опалубки

Комплектующие к опалубке - это элементы, которые являются её составной частью, служат для крепления, связки, фиксации, выравнивания опалубочных щитов. От опалубки напрямую зависит качество монолитных элементов. Качественные комплектующие помогают увеличить количество циклов повторного использования опалубки.

kronex fixar Online - каталог

Для строительства перекрытий, как правило, используют либо готовые ЖБ-изделия, либо делают опалубку перекрытий непосредственно на объекте. Второй вариант более популярен в связи с тем, что он может применяться при строительстве зданий любой формы, в то время как готовые плиты перекрытий необходимо еще доставить на объект. Опалубка монтируется без привлечения дополнительной техники и может использоваться повторно, что позволяет снизить общие затраты.

Винт стяжной соединяет опалубочные щиты, придаёт им устойчивость под действием давления бетонного раствора и обеспечивает проектную толщину конструкции.

Изготавливается из высококачественной стали, что позволяет выдерживать существенные нагрузки и не деформироваться. Длина винта варьируется от 1 до 6 метров, диаметр 17 мм, шаг резьбы 10 мм. Благодаря своей универсальности, используется при сборке самых разных видов щитов стеновой опалубки и совместим со всеми гайками из нашего ассортимента.

Винт стяжной горячекатный

Артикул Диаметр Шаг резьбы Длина Масса Тип Материал Вид Нагрузка Бренд
KOP-0009

17 мм

10 мм

6000 мм

8,52 кг

горячекатный

сталь 76 (рельсовая)

стяжной

до 190 кН (~19 тонн)

Kronex

КОР-0013

17 мм

10 мм

1000 мм

1,42 кг

горячекатный

сталь

стяжной

до 197 кН (~20 тонн)

Fixar

КОР-0014

17 мм

10 мм

3000 мм

4,26 кг

горячекатный

сталь

стяжной

до 197 кН (~20 тонн)

Fixar

КОР-0015

17 мм

10 мм

6000 мм

8,52 кг

горячекатный

сталь

стяжной

до 197 кН (~20 тонн)

Fixar

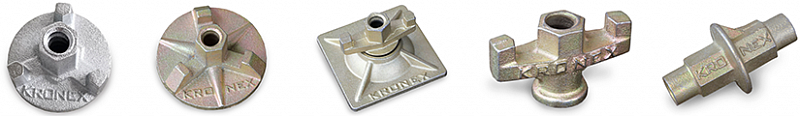

Является одним из элементов щитовой опалубки всех видов. Закручивается на стяжной винт, тем самым соединяя щиты опалубки между собой. Гайки изготавливаются из литого чугуна и имеют в конструкции специальные рожки, позволяющие закручивать гайку арматурой, ключом или молотком.

Гайка для стяжного винта

Артикул Диаметр Высота Масса Вид Материал Покрытие Предельная нагрузка Бренд
КОР-0108 90 мм 53 мм 0,56 кг 3-х рожковая

Высокопрочный чугун

цинк

187 кН (~18,7 тонн)

Kronex
КОР-0110 110 мм 53 мм 0,80 кг 3-х рожковая

Высокопрочный чугун

цинк

200 кН (~20 тонн)

Kronex

КОР-0111 120 мм 6 мм 1 кг суперплита

Высокопрочный чугун

цинк

175 кН (~17,8 тонн)

Kronex
КОР-0112 - - 0,3 кг крыльчатая

Высокопрочный чугун

цинк

-

Kronex
КОР-0113 120 мм 65 мм 0.5 кг ватерстоп

Высокопрочный чугун

цинк

164 кН (~16,7 тонн)

Kronex

КОР-0114

90 мм 53 мм 0,45 кг

3-х рожковая

Высокопрочный чугун

цинк

163 кН (~16,6 тонн)

Fixar

КОР-0115

100 мм

53 мм

0,53 кг

3-х рожковая

Высокопрочный чугун

цинк

178 кН (~18 тонн)

Fixar

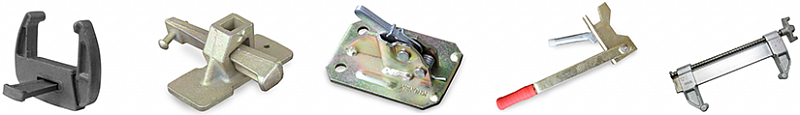

Замок применяется для скрепления и выравнивания щитов, создания жесткости, для закрепления доборных вставок при использовании разноразмерных щитов, монолитных бетонных или железобетонных конструкций. Представляет собой две "Г" - образных губки с пазами и клин. При использовании необходимо совместить пазы, вставить и выбить клин, при этом губки сходятся. Чем выше ударная нагрузка на клин, тем сильнее зажимное усилие, которое передает клиновой замок на обвязываемые контуры для скрепления щитов съёмной опалубки. Работает клиновой замок как на растяжение, так и на сжатие.

Замок литой клиновой оцинкованный

Артикул

Габариты Масса Тип Материал Покрытие

Совместимость

Бренд

КОР-0703 210х210х150 мм 2,6 кг клиновой Высокопрочный чугун цинк

все виды опалубки

-

KOP-0704 110х75х70 мм 0,4 кг клиновой Высокопрочный чугун цинк

для вертикальной опалубки

Kronex

KOP-0705

110х75х70 мм

0,42 кг пружинный Высокопрочный чугун цинк

для фиксации арматуры

Kronex

KOP-0706 71х75х7 мм 2,9 кг ключ для зажима Сталь цинк

для зажима пружинного

Kronex

KOP-0707 220х200х7 мм 3 кг клиновой Высокопрочный чугун и сталь цинк

все виды опалубки

-

Применяется для уменьшения сцепления опалубочных щитов с бетонной массой. Обработанная опалубка не только легко отделяется, но и предотвращает появление трещин, неровностей и сколов на покрытиях, не разрушает бетон. Таким образом, смазка улучшает качество бетонной поверхности, что значительно повышает срок эксплуатации готового сооружения.

Смазка для опалубки

Артикул Упаковка Габариты Объём Масса Вид Совместимость Бренд
КОР-0325 Бочка 900х600х600 мм 216 л 211,7 кг Универсальная все виды опалубки Kronex
KOP-0328 Канистра 415х270х240 мм 18 л 16,2 кг Универсальная все виды опалубки Kronex
KOP-0329

Канистра

170х160х245 мм 4,8 л 4,3 кг Универсальная все виды опалубки

Kronex

KOP-0306

Бочка 870х570х570 мм 200 л 178 кг

Масляная

все виды опалубки

-

КОР-0309

Канистра

415х270х240 мм

20 л

17,8 кг

Масляная

все виды опалубки

Kronex

Предназначена для надёжного удержания балок на верхнем конце вертикальных телескопических стоек опалубки перекрытий. Унивилка фиксирует установленное положение балки, лишая её возможности смещения в поперечном направлении. Кроме того, унивилка соединяет балки по длине в местах их перехлёста.

Унивилка

Артикул Габариты Масса Материал Покрытие Область применения
КОР-0204 220х130х170 мм 1,0 кг сталь окрашивание опалубка перекрытий

Стойка состоит из двух стальных труб разных диаметров. К трубе большего диаметра снизу приварена опорная площадка, а сверху - насадка с накатанной на неё резьбой и прорезями для крепежа.


Труба меньшего диаметра (телескопическая вставка) имеет отверстия по всей длине, с интервалом 100 мм, сверху к ней приварена опорная площадка для установки унивилки.

Стойка телескопическая

Артикул Мин.высота Макс.высота Шаг регулировки высоты Масса Вид Покрытие
КОР-0508 1 900 мм 3 100 мм 100 мм 10,3 кг телескопическая окрашивание
КОР-0509 2 100 мм 3 700 мм 100 мм 11,8 кг телескопическая окрашивание

Поскольку опорная стойка во время работы испытывает постоянную горизонтальную динамическую нагрузку, необходима её жесткая фиксация. Для этого при бетонировании перекрытий используется опалубочная тренога, которая и предназначена для поддерживания стойки в строго вертикальном положении, а также для её надёжной фиксации.

Тренога

Артикул Габариты (ВхШ) Масса Материал Покрытие Область применения
КОР-0203 860х1000 мм 3,0 кг сталь окрашивание опалубка перекрытий

Конструкция двутавровой балки представлена двумя полками (верхней и нижней), которые выполняются из хвойного бруса, и стойкой из фанеры. Соединяются между собой элементы двутавра посредством замка "шип-паз" и влагостойкого клея. Благодаря низкой массе, двутавровые деревянные балки позволяют снизить общий вес несущей конструкции и отказаться от многих монтажных и опорных частей опалубки.

Балка двутавровая

Артикул Габариты Материал Покрытие Область применения
BLK-0009 0,08х0,2х3,9 м

Дерево, фанера, пластик

Окрашивание Опалубка перекрытий
BLK-0009 0,08х0,2х3,0 м

Дерево, фанера, пластик

Окрашивание Опалубка перекрытий
BLK-0010 0,08х0,2х3,3 м

Дерево, фанера, пластик

Окрашивание Опалубка перекрытий

Выполняет защитные функции, предотвращает стяжные винты при установке опалубки от контакта с раствором. Благодаря этому, крепёжные элементы можно свободно извлекать при разборке опалубки для повторного использования. Труба ПВХ (поливинилхлоридная) - это расходный материал, который остаётся в теле бетона.

Труба ПВХ

Артикул

Внешний диаметр Внутренний диаметр Длина Вес упаковки Габариты упаковки Кол-во в упаковке Бренд

FKS-1401

25 мм

22 мм

3000 мм

20 кг

3000х175х175 мм

120 м.п.

Kronex

FKS-1404

25 мм

22 мм

3000 мм

20 кг

3000х175х175 мм

120 м.п.

Kronex

FKS-1406

25 мм

22 мм

3000 мм

20 кг

3000х175х175 мм

120 м.п.

Kronex

Фиксатор конус для опалубки - это фиксатор в виде усечённого конуса, который предназначен для установки на края труб.

Главная роль фиксаторов конусов и труб ПВХ - формировать пустоты, то есть сквозные отверстия в бетоне. Фиксатор не даёт бетонной массе попасть вовнутрь трубы. После застывания бетона стяжной винт легко извлекается из опалубки.

Фиксатор конус

Артикул Диаметр Тип Вес упаковки Габариты упаковки

Кол-во в упаковке

Бренд

FKS-1205

22 мм

усиленный

4,4 кг

1200х700х250 мм

1000 шт

Kronex

FKS-1208

22 мм

усиленный

0,22 кг

420х270х100 мм

50 шт

Kronex

Электроды для прогрева бетона

Наиболее эффективный метод прогрева бетонной смеси в холодное время года – с помощью электродов.

При подаче напряжения между стальными электродами образуется электрическое поле, благодаря которому происходит быстрый нагрев конструкции любой толщины и формы. Для получения необходимой температуры напряжение можно регулировать.

Бетонная смесь равномерно прогревается и затем плавно застывает.

Использование электродов способствует повышению прочности бетона и значительно продлевает срок его эксплуатации.

Артикул

Длина

Диаметр

Сталь

Вес упаковки

Стандарт

Бренд

KOP-0404/РБ

4 мм

3 м

ВР-1

50 кг

ТС 173-062-2014

Kronex

KOP-0406/РБ

4 мм

6 м

ВР-1

50 кг

ТС 173-062-2014

Kronex

KOP-0407/РБ

5 мм

3 м

ВР-1

50 кг

ТС 173-062-2014

Kronex

KOP-0409/РБ

5 мм

6 м

ВР-1

50 кг

ТС 173-062-2014

Kronex

KOP-0410/РБ

4 мм

3 м

ВР-1

1 кг

ТС 173-062-2014

Kronex

KOP-0412/РБ

4 мм

6 м

ВР-1

1 кг

ТС 173-062-2014

Kronex

KOP-0413/РБ

5 мм

3 м

ВР-1

1 кг

ТС 173-062-2014

Kronex

KOP-0415/РБ

5 мм

6 м

ВР-1

1 кг

ТС 173-062-2014

Kronex

При температуре воздуха ниже нуля вода, входящая в состав бетона, не вступает в химическую реакцию с остальными компонентами и превращается в лед, что приводит к более медленному затвердеванию бетона и потере его прочности. Лучший способ избежать этого - использовать специальный провод для прогрева бетона.

Провод ПНСВ для прогрева бетона

Артикул Диаметр Длина Масса Токопроводящая жила Изоляция Температура применения
КОР-0401 1,2 мм 1 000 м 13,0 кг стальная ПВХ пластикат от -60°C до +50°C

Предназначен для вязки арматуры проволочными скрутками, соединяющими между собой арматурные элементы каркасов железобетонных конструкций. Изогнутая конструкция крюка уменьшает усилие кисти при повороте рукоятки. Крюк свободно вращается в рукоятке вдоль продольной оси, что увеличивает эффективность работы.

Крюк вязальный

Артикул

Длина

Масса

Тип

Область применения

КОР-0601

220 мм

0,11 кг

Ручной

Вязка арматурного каркаса при все видах монолитных работ

КОР-0602

300 мм

0,2 кг

Полуавтоматический

Вязка арматурного каркаса при все видах монолитных работ

Предназначены для закрытия отверстий в торцах пластиковых труб после снятия опалубки, а так же для закрытия технологических отверстий в щитовой опалубке. Выпускается различного диаметра от 16 до 40 мм.

Пробки-заглушки

Артикул Диаметр Тип Кол-во в упаковке Материал Бренд
FKS-1304 22 / 25 мм ёлочка 1 000 шт. ПВХ Kronex
FKS-1308 22 / 25 мм ёлочка 50 шт. ПВХ Kronex
FKS-1307 22 мм круглая П22 50 шт. ПВХ Kronex
FKS-1312 22 мм круглая П22Н 1000 шт. ПВХ Kronex
